Волгоградская область. Автоматизированная система управления инженерными системами модульного центра обработки данных.

Задача

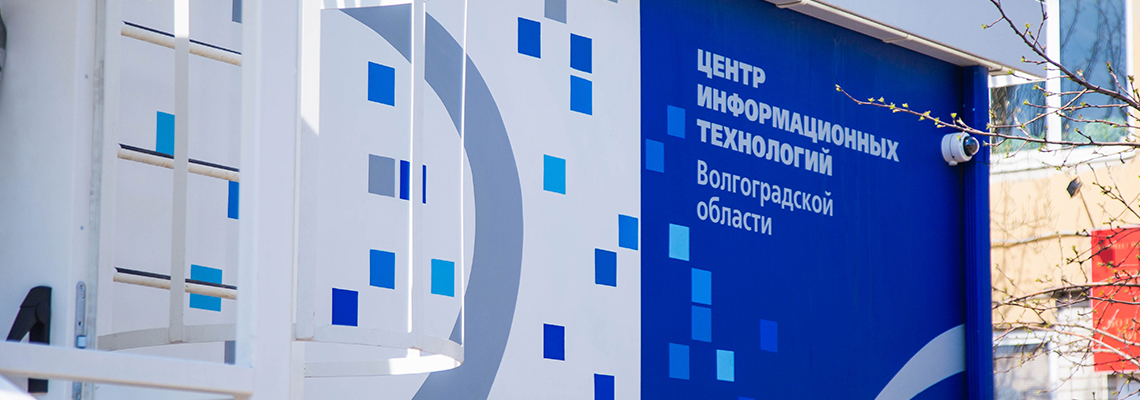

Одним из важнейших направлений деятельности Комитета информационных технологий Волгоградской области является обеспечение гарантированного бесперебойного функционирования государственных информационных систем и сервисов органов исполнительной власти Волгоградской области. В связи с этим у Комитета информационных технологий Волгоградской области возникла необходимость построения нового модульный центр обработки данных (МЦОД).

Реализация

Сотрудники Абак-2000 выполняли работы по проектированию, монтажу оборудования и пуско-наладке автоматизированной системы управления инженерными системами ЦОД на базе ПО MasterSCADA. Общий срок создания системы составил четыре месяца. Первая очередь системы с реализацией основных функций, но сокращенным количеством сигналов была внедрена в течение двух месяцев.

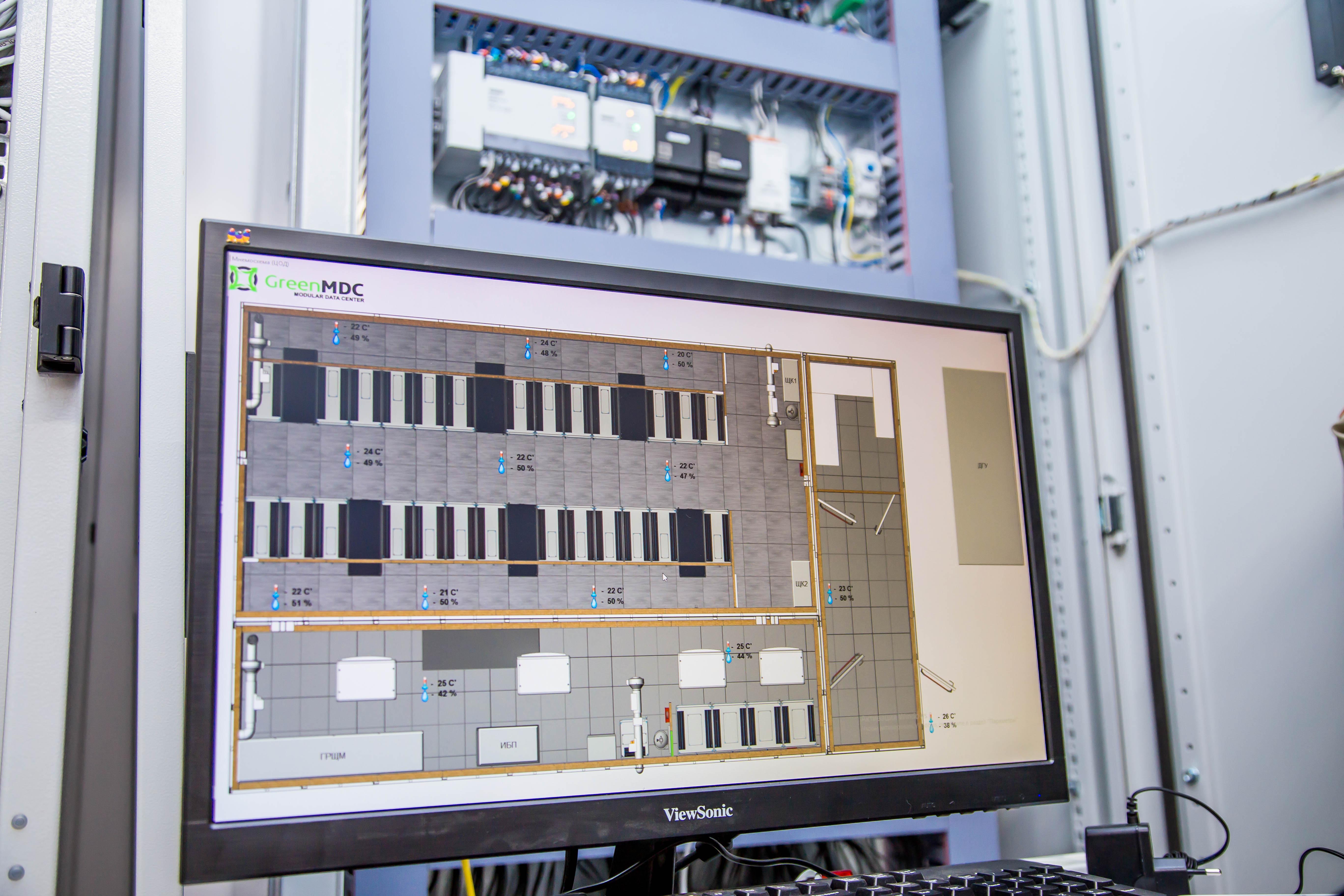

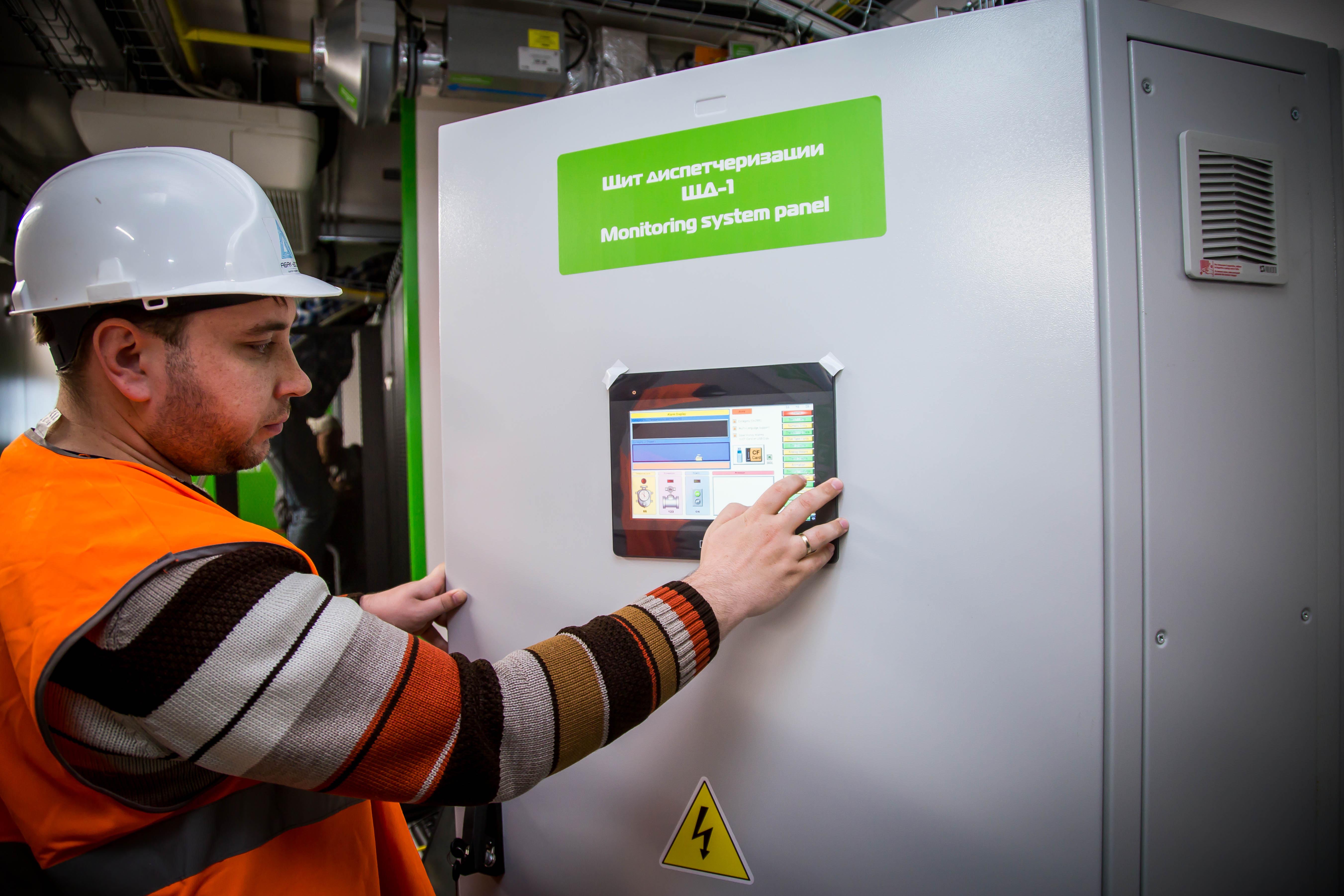

Автоматизированная система управления инженерными системами ЦОД на базе MasterSCADA позволяет обеспечить непрерывный контроль состояния, доступности, производительности оборудования, получение аварийных сообщений по электронной почте и SMS, сообщений об устранении аварий, а также визуализация этих сведений на мнемосхемах, отображаемых на панели оператора и удаленном АРМ диспетчера.

Мониторингу подлежат параметры оборудования следующих инженерных систем:

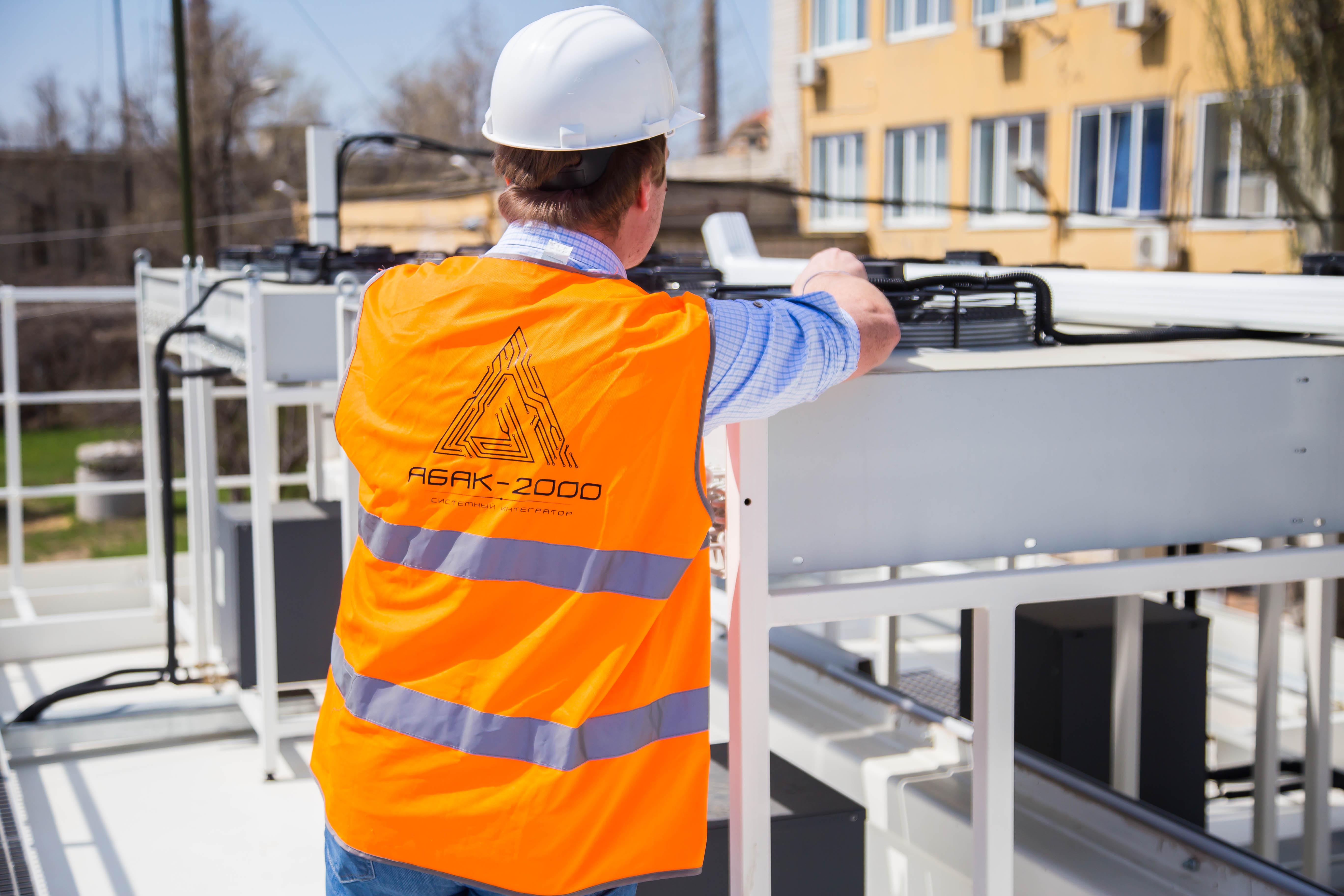

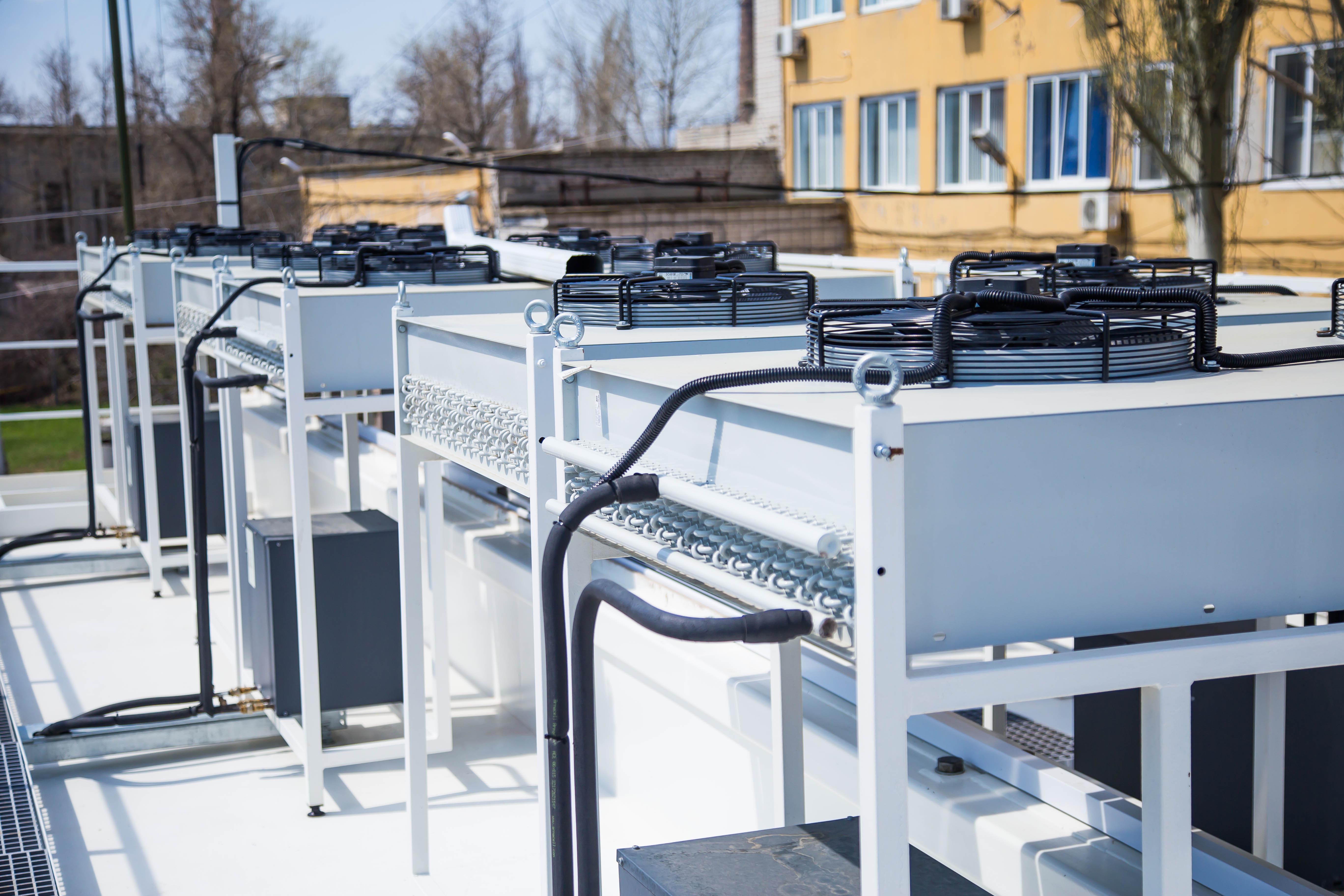

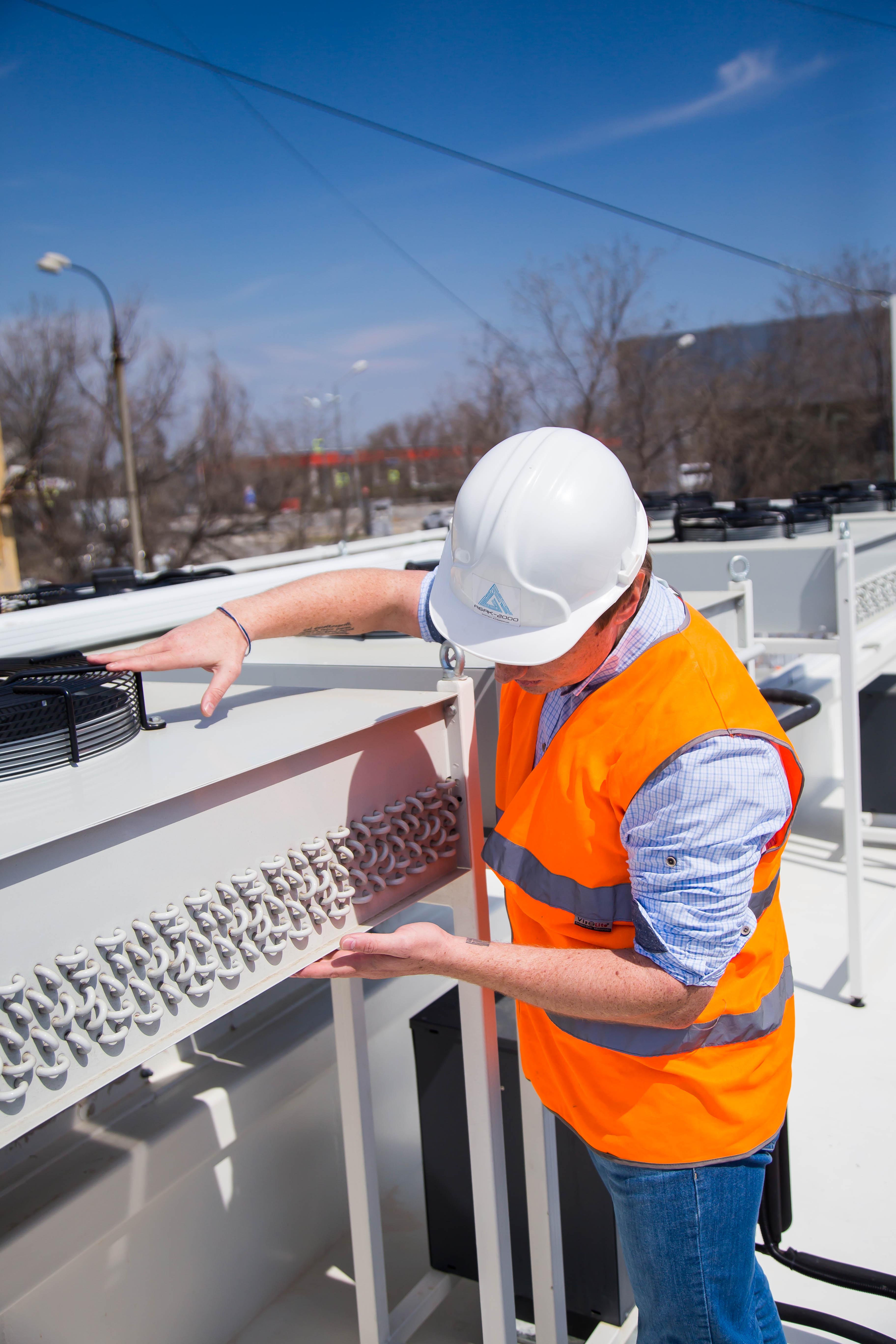

  • Кондиционирования, состоящей из шести прецизионных внутри рядных кондиционеров и четырёх сплит-систем.
  • Электроснабжения и распределения электропитания включающей, два источника бесперебойного питания, всепогодной контейнерной дизельной электростанции, распределительных щитов.
  • Пожарной сигнализации и газового пожаротушения.
  • Контроля доступа и сигнализации.
  • Системы вентиляции и контроля параметров окружающей среды.

В проекте использовалось оборудование и программное обеспечение, производства компаний INSAT, ОВЕН, MOXA, WEINTEK, ICP DAS, DEPO Computers.

Система реализована на платформе MasterSCADA, которая включает выделенный архивный сервер и клиентское рабочее место, а также обеспечивает доступ через удаленное Web-подключение.

Сбор данных, архивацию и визуализацию на верхнем уровне обеспечивают программные комплексы:

  • MasterSCADA
  • MasterOPC Server Universal Modbus
  • MasterOPC Server SNMP

Сбор и анализ данных, экстренное оповещение на среднем и нижнем уровнях обеспечивают:

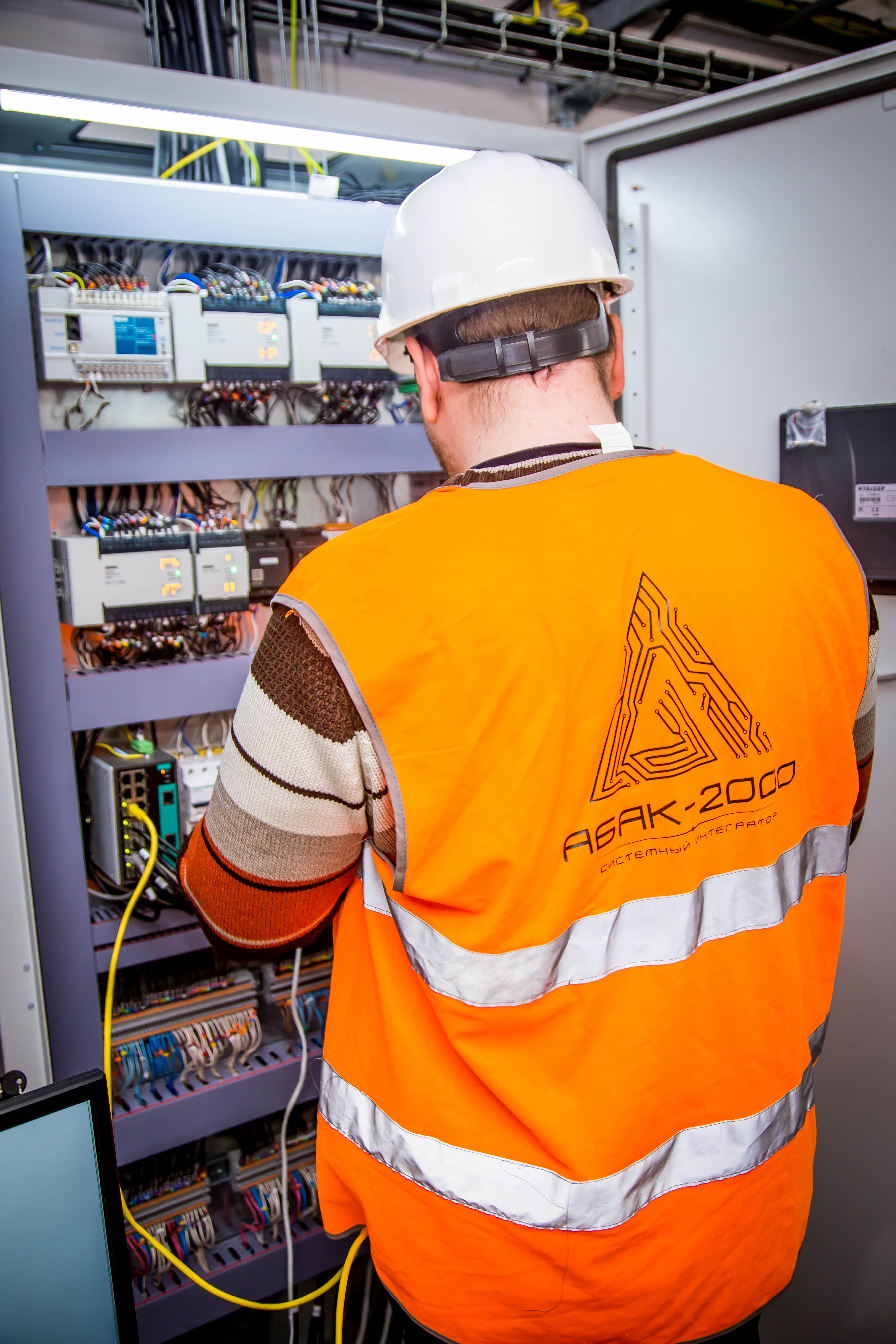

  • Программируемые Логические Контроллер;
  • Модули расширение аналоговых и дискретных, входов и выходов;
  • Датчики температуры и влажности окружающей среды;
  • Датчики протечки жидкости;
  • GSM-МОДЕМ.

Результат

Сотрудникам Абак-2000 удалось реализовать концепцию «необитаемого» ЦОД. Созданная на базе MasterSCADA автоматизированная система управления инженерными системами своевременно предоставляет достоверную информацию о состоянии оборудования систем жизнеобеспечения оперативному персоналу позволяя дистанционно контролировать работу инженерных систем модульного ЦОД, оперативно отслеживать сбои, предупреждая развитие аварийных ситуаций.

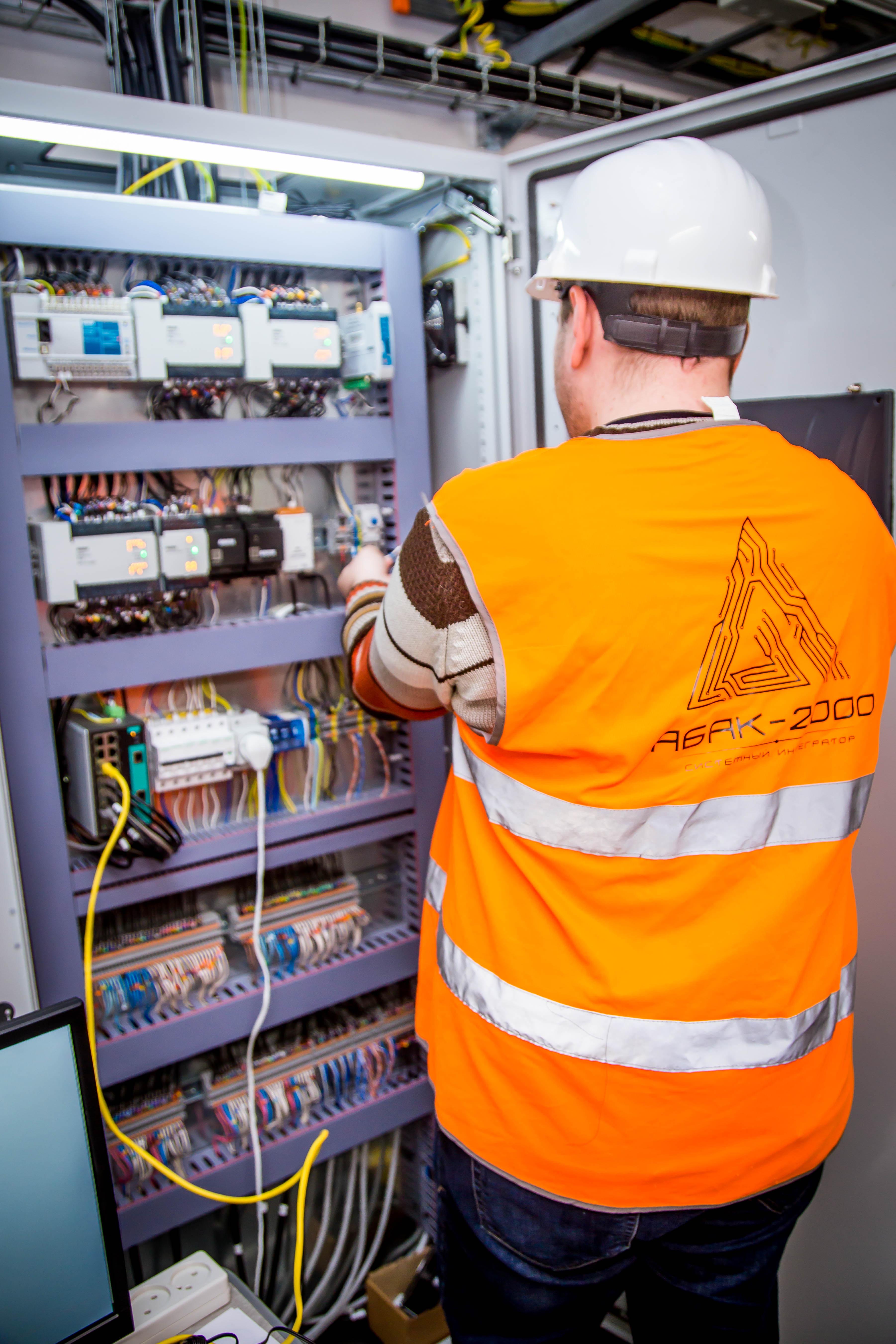

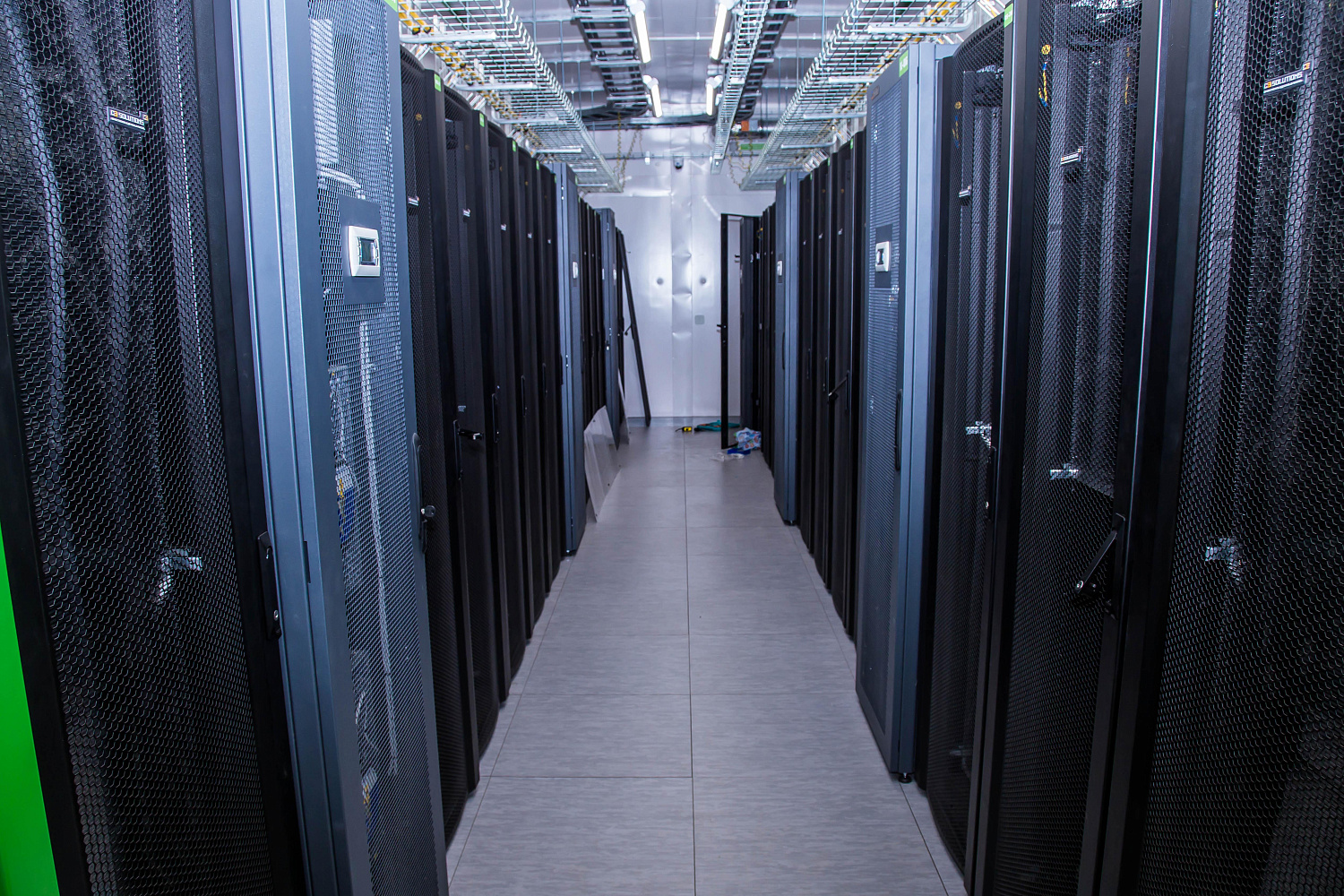

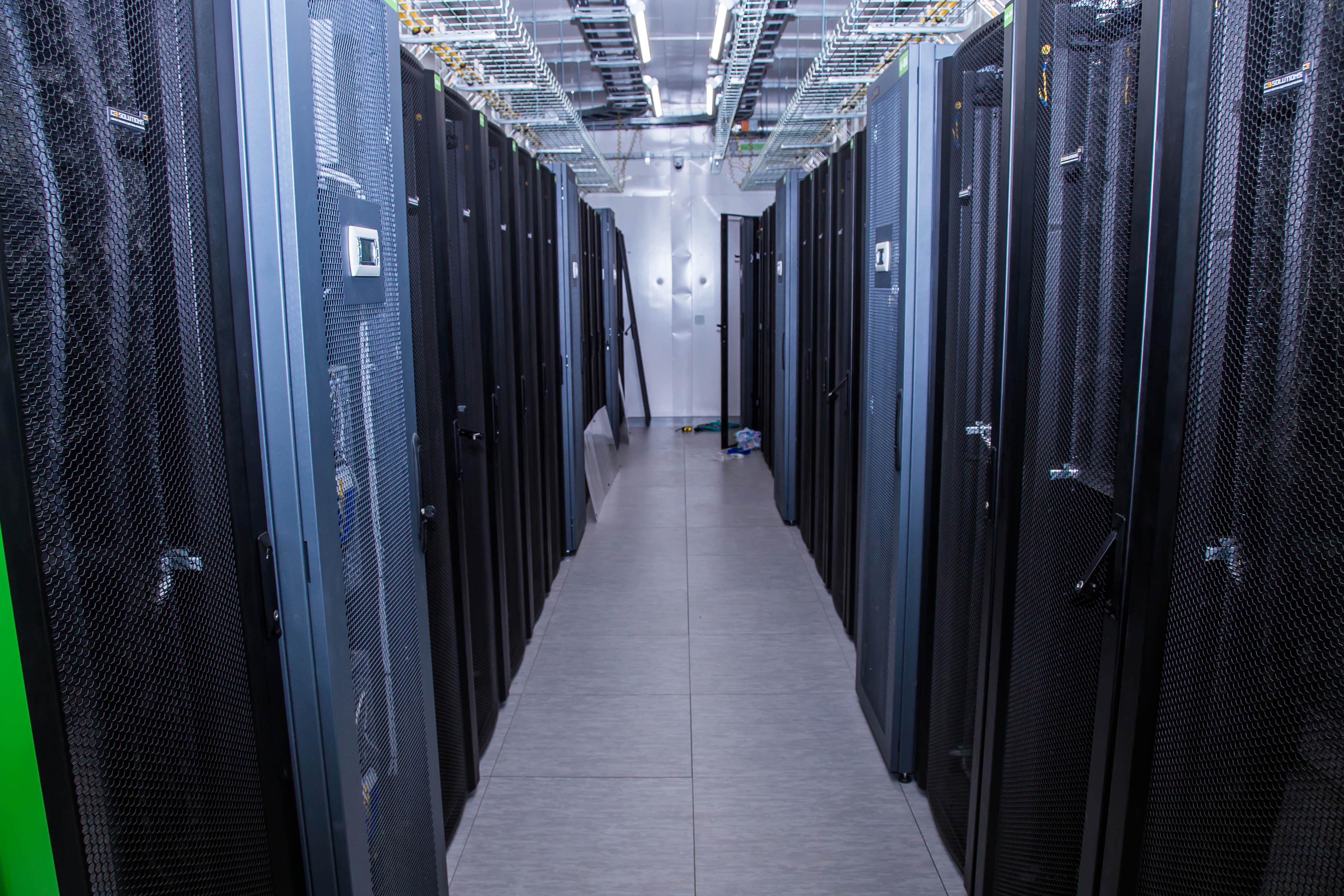

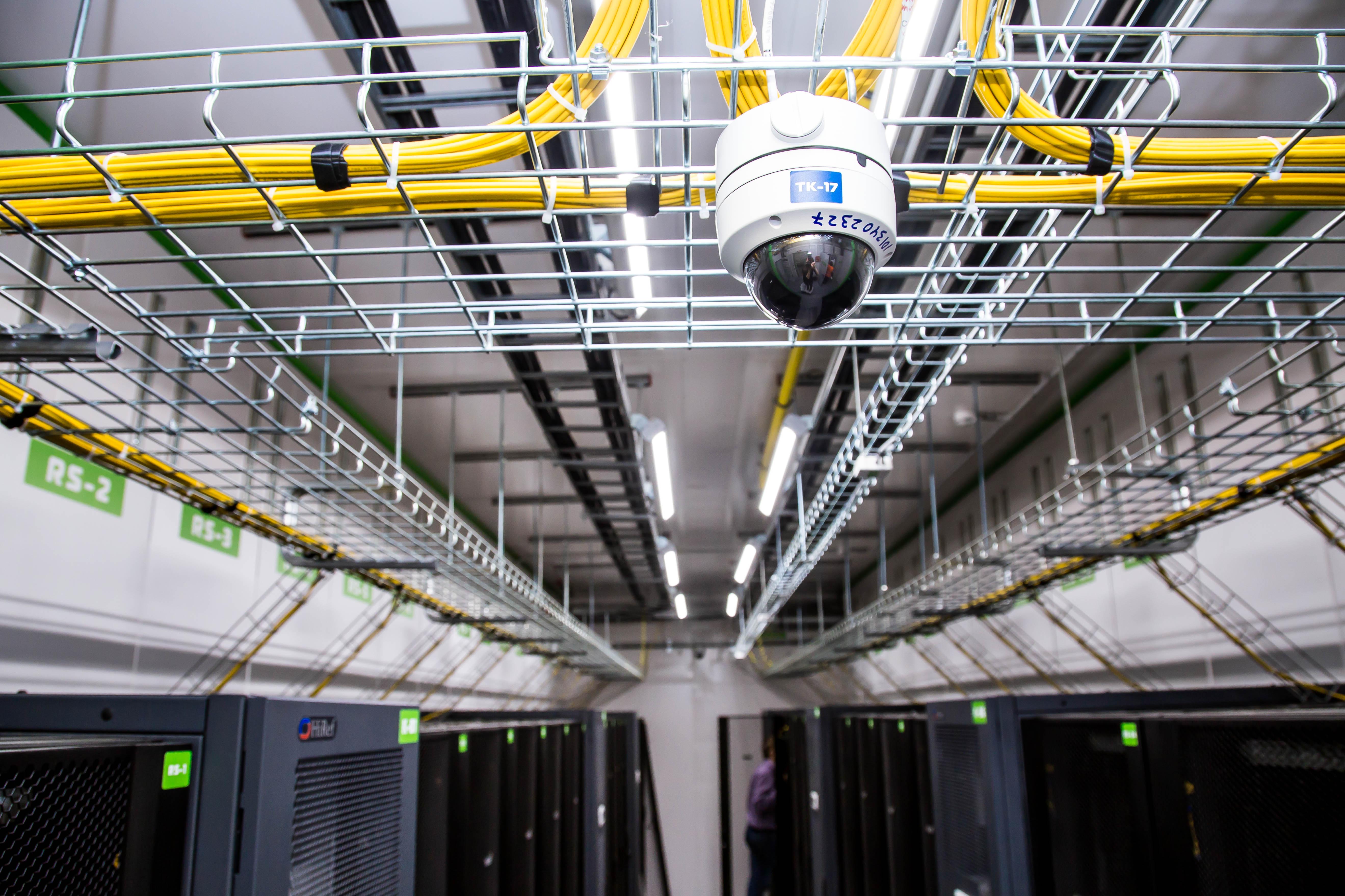

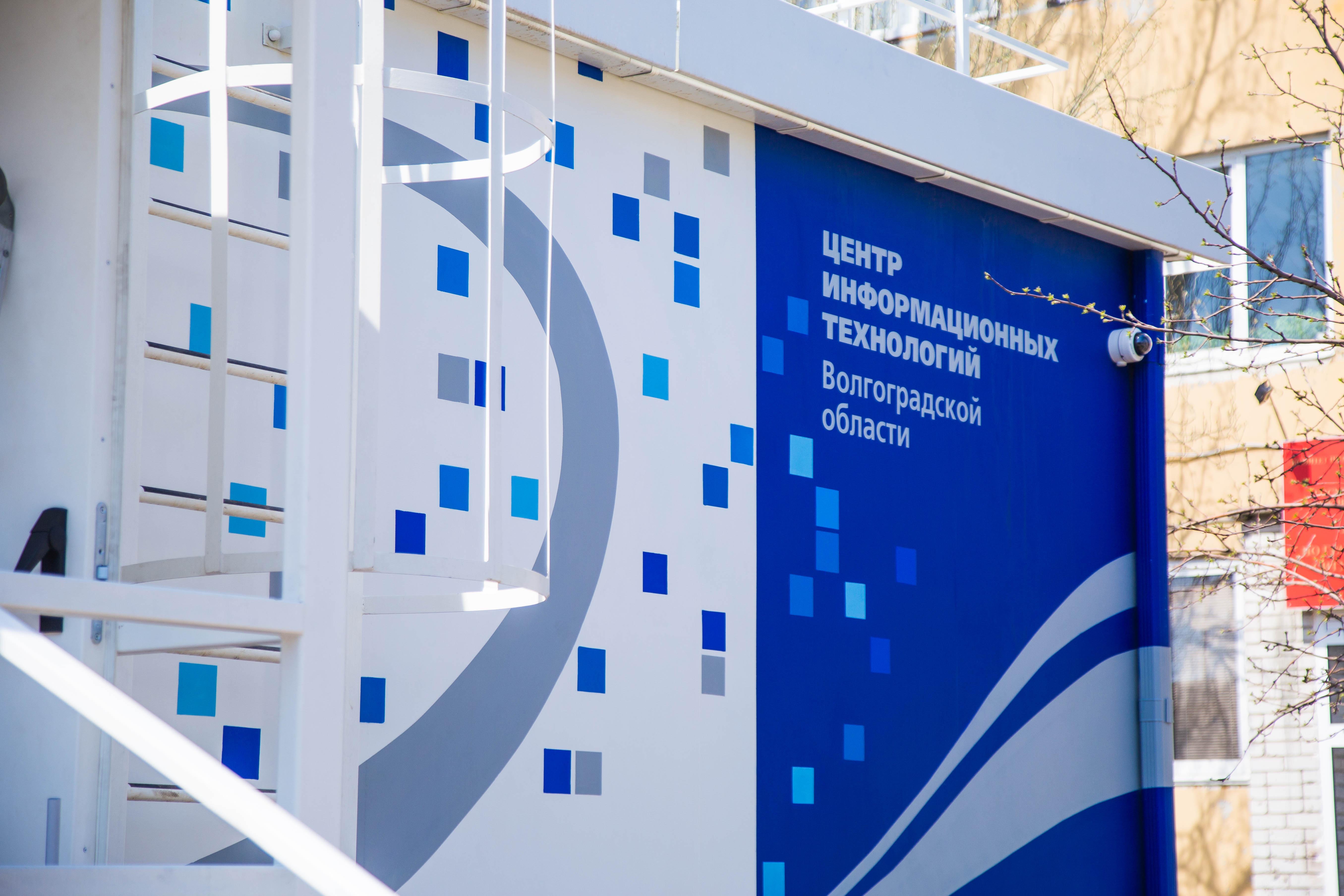

Фотографии
