ПАО «ФСК ЕЭС». Внедрение системы контроля гололедной нагрузки.

Задача

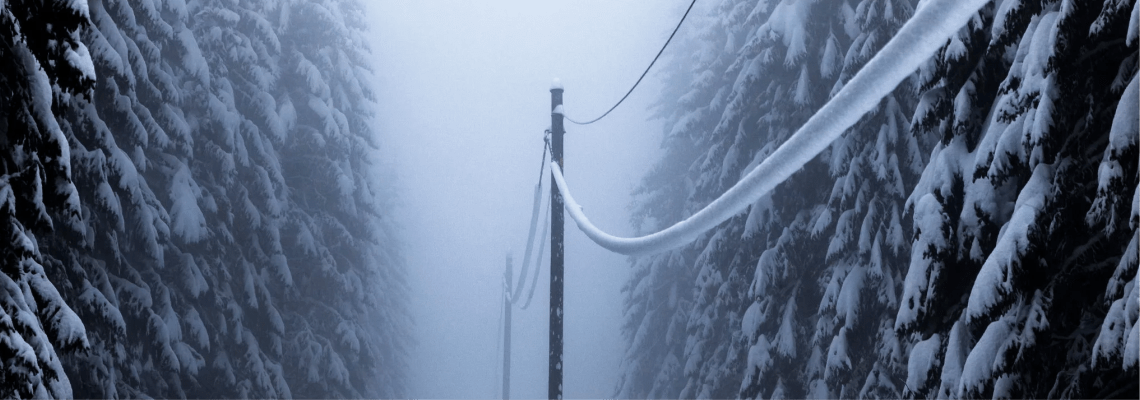

В осенне-зимний период (ОЗП) года, в условиях ледяного дождя, тумана и резких перепадов температуры через нулевую отметку, приводящих к образованию гололёдно-изморосевых отложений на проводах и опорах высоковольтных линий (ВЛ), остро стоит проблема обеспечения бесперебойного функционирования электросетевого хозяйства в различных регионах России.

Ежегодно предприятия магистральных электрических сетей вынуждены восстанавливать опоры и оборванные провода, а также вручную контролировать ВЛ при помощи выездных бригад специалистов-линейщиков. Такая ситуация приводит к существенным затратам материальных, трудовых ресурсов, ускоренной выработке ресурса автотранспорта и объектов электросетевого хозяйства, а также к высокому риску возникновения аварий, и как следствие, перебоям в поставке электроэнергии к потребителям.

Перед АБАК-2000 была поставлена задача по разработке автоматизированной интеллектуальной системы контроля гололедной нагрузки (АИСКГН).

Реализация

Для целей мониторинга состояния проводов была разработана и спроектирована система, состоящая из множества постов контроля гололедной нагрузки и окружающих метеоусловий, а также единого центра сбора, обработки, хранения и отображения всей информации.

Посты контроля реализованы, как полностью автономные аппаратные комплексы, с питанием от солнечных модулей и разнообразными сенсорами и датчиками, позволяющими контролировать все важные параметры:

  • температура и влажность окружающего воздуха;
  • скорость и направление ветра;
  • состояние нагрузки на тросах;
  • температура провода в режиме покоя и в режиме плавки.

Вся полученная информация по каналам сотовой связи передается на сервера приёма информации, надлежащим образом обрабатывается и визуализируется на рабочие места диспетчеров. Таким образом, сотрудники электросетевых компаний на экранах своих мониторов видят реальную картину событий на опорах и проводах ВЛ из любой точки РФ.

Система контроля гололедной нагрузки была полностью спроектирована специалистами компании Абак-2000.

Результат

В результате внедренной системы уменьшились материальные и трудовые затраты на контроль высоковольтных линий. Так-же снизился риск возникновения аварийных ситуаций.
