О клиенте
Наш заказчик — многопрофильная строительная компания Арт-Холдинг. Направления работы — объекты и инфраструктура в аграрном, промышленном и гражданском секторе. С Арт-холдингом мы уже работали по ряду проектов: …
В 2021 году строительная компания обратилась к нам за помощью со строительством нового административного здания заводоуправления ВТЗ. В этом проекте мы выступали как субподрядная организация. Юридически — Арт-холдинг наш наниматель. По факту работа проводилась для Волжского трубного завода и его будем называть “клиентом”.

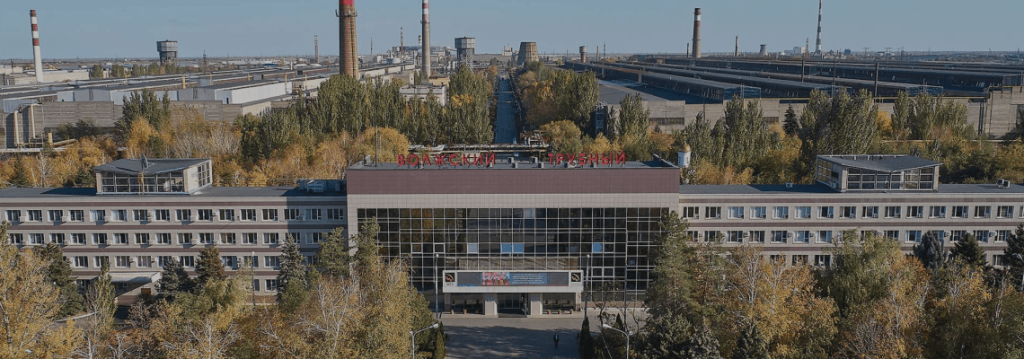

ВТЗ — градообразующее предприятие Волжского, втором по величине городе в волгоградской области. Завод основан в 1970 и изготовляет бесшовные трубы для:
- нефтегазового сектора,
- химической и нефтехимической отрасли,
- автомобиле- и машиностроения,
- теплоэнергетики.
О проекте
В 2021 ВТЗ понадобилось еще одно здание заводоуправления для размещения нескольких подразделений. Раньше эти подразделения были разбросаны по территории завода.
Задачи для Абак-2000:
- создание проекта коммуникаций и смета оборудования;
- приобретение оборудования;
- монтаж, запуск и наладка.
В генплане обозначено пятиэтажный объект с подробным перечнем инженерных коммуникаций и требованиям к ним. На момент старта работ наших монтажников объект еще строился. Были случаи установки кабельных линий по частично возведенным стенам, перегородкам и перекрытиям.
Внедренные элементы Связи и Безопасности, а также используемые решения рассмотрим подробнее.
Внедрение систем пожарной безопасности для завода ВТЗ
Комплекс пожарного оповещения и противопожарных систем в офисах заводоуправления включает в себя:

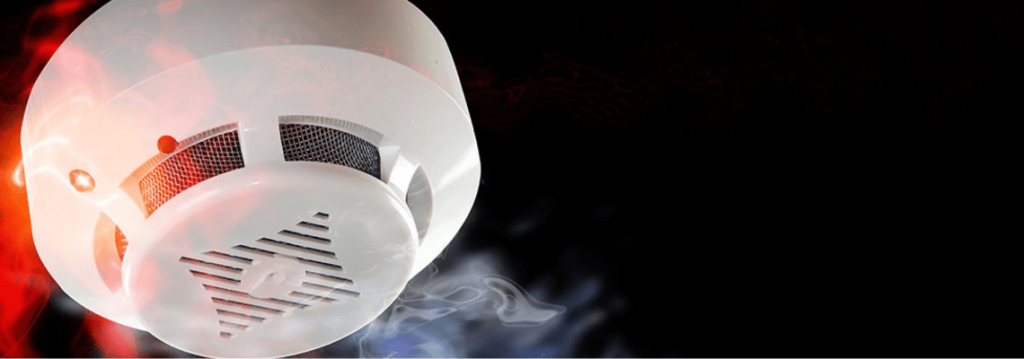

- мониторинг и оповещение возникновения пожара (АПС) или пожарную сигнализацию для завода. Для понимания уровня строгости к деталям — одних пожарных дымовых оптико-электронных адресно-аналоговых извещателей установлено 350 шт;
- автоматический механизм отключения приточно-вытяжной вентиляции и закрытие огнезадерживающих клапанов;
- газовое пожаротушение для помещения серверной (здесь использование водяных или пенных тушителей запрещено).
Эти элементы противопожарной безопасности интегрированы в мониторинг пожарного надзора завода через блок управления ПКУП «Сириус» на основе АРМ «Орион».
Охрана и система безопасности в здании заводоуправления
В дополнительной администрации завода охрана и безопасность состоит из:
- охранно-тревожной сигнализации (СОТС). На пяти этажах установлено 42 оконечных объектовых устройства УОО Ахтуба 6EG;
- системы контроля управления доступом (СКУД). Она предоставяет допуск в помещения, видеодомофонию, мониторит состояние дверей;

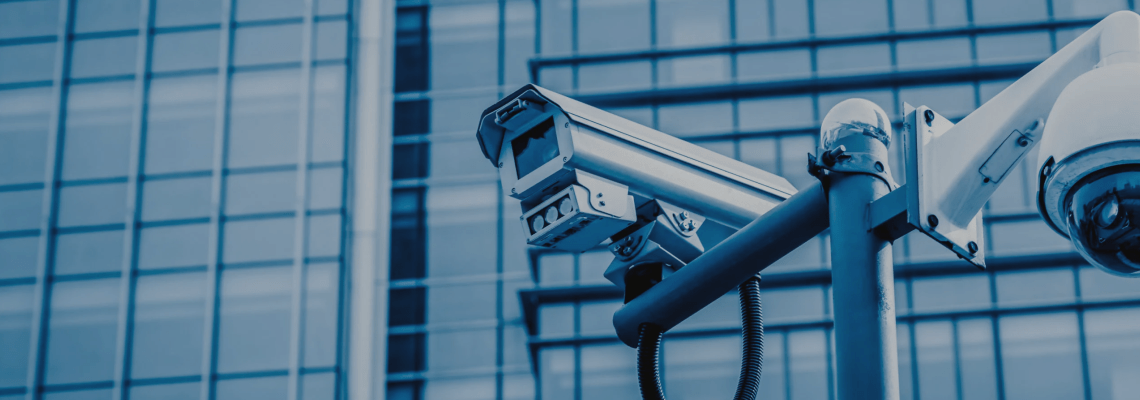

- видеонаблюдения (СВН). Предоставляет видеонаблюдение внутри здания и “горячее” резервирование видеорегистраторов.
Связь и Интернет
Системы связи для администрации завода состоит из:
- структурированной кабельной системы (СКС). Для четырех структурных подразделений на пяти этажах установили 15 км витой пары ITK U/UTP категории 5E 4х2х24AWG solid LSZH нг(А)-HF;
- наружной системы связи и телефонии (НСС и ТФ).
В строящемся объекте планировалось размещение четырех отделов со специфическими потребностями:
- бесперебойный проводной интернет для ПК, серверов, оргтехники и т.п.;
- бесшовное Wi-Fi-покрытие объекта;
- телефония;
- видеоконференцсвязь и другие технические средства аудиовизуального комплекса для конференц-залов.
Результат
Расчеты и создание макета для проекта сделали в 2021 г. Тогда же подготовили смету. Но из-за санкций в 2022 г появилась необходимость импортозамещения части IT-оборудования. В результате заменили Cisco на Элтекс и сэкономили 15 млн рублей.
В итоге от проектирования до сдачи в эксплуатацию ушло 2,5 года. Все задачи, поставленные клиентом, выполнены без нареканий.
Факторы, которые помешали сделать быстрее:
- санкции на необходимые элементы и ПО;
- длинная цепочка согласований. Все согласовывалось и с ВТЗ и строительной компанией. Из-за этого обмен информацией и правками происходил дольше. Были случаи искажения сведений — из-за этого также случались проволочки.
